　　1 项目概况宁夏天泽新材料科技有限公司成立于2019年8月，注册资本6000万元，位于青铜峡工业园区，是专业从事有机氟产品研制、开发和生产的化工企业，项目总近10亿元，占地443.3亩，总建筑面积9.3万平方米。现拥有各项发明专利12项，是宁夏重点扶持的高新材料制造企业。主要产品包括二氟一氯乙烷（R-142b）、偏氟乙烯（VDF）、聚偏氟乙烯（PVDF）、电池级氟化锂(LiF)、碳酸亚乙烯酯、氟代碳酸乙烯酯、硫酸乙烯酯等。公司注重各种含氟新材料的研究开发，瞄准国内外产品市场，力求与世界先进技术发展同步，本项目产品工艺成熟、先进，质量可靠。本工程为宁夏天泽新材料科技有限公司35kV供配电工程，共有35kV总变电所一个，包括35kV配电系统和总变10kV配电系统；东区配电室一个；西区配电室一个。本工程一期用电容量为10000kVA，采用单电源供电，供电电源暂由110kV新桥变322桥鼎线），引入35kV变电所35kV高压进线kV供电间隔T接引入。本工程35kV主变选用型号SZ13-10000/35的三相双绕组有载调压电力变压器，容量为10000kVA。本变电站35kV部分共设KYN61-40.5型铠装移开式高压开关柜6面，接线kV型固封极柱式真空断路器，柜体布置方式为单列布置。本变电站10kV部分共设KYN28A-12型铠装中置式高压开关柜6面，接线方式为单母线分段接线kV型固封极柱式真空断路器，柜体布置方式为单列布置。本项目东区配电室设KYN28A-12型高压开关柜9面，采用双电源供电，主供电源由新建35kV变电站10kV出线柜“T”接引入，备用保安电源由110kV盛家墩变512新材线#线杆“T”接引入，两路电源在高压侧不设母联。西区配电室设KYN28A-12型高压开关柜6面，采用双电源供电，主供电源由新建35kV变电站10kV出线柜“T”接引入，备用保安电源由东区配电室2AH4高压出线柜“T”接引入，两路电源在高压侧不设母联。本工程共有一个35kV变电站和1个10kV开闭所，2个10kV变电所，35kV市电引入后经由35kV/10kV变压器，降至10kV电引入开闭所，再由开闭所进行分配电能至各个分变电所，整个变电站的一次系统干线图以及平面布局图如下：

　　本次针对该35kV配电工程项目中不同保护对象配置不同微机保护装置，35kV主变柜按主保护加后备保护配置：差动保护装置AM5SE-D2、高后备保护装置AM5SE-TB、高侧测控装置AM5SE-K、低侧测控装置AM5SE-K；35kV进线-F线kV电容补偿柜配置AM5-C电容器保护装置；10kV变压器出线kV分段柜（预留）配置AM5-B备自投保护装置；10kV母线SE-UB PT并列及监测装置，10kV出线-F线路保护装置。针对各高压开关柜配置智能操控无线点测温，其中,PT柜配置电池型无线，其余高压开关柜配置CT取电型无线。各型号产品主要实现的功能如下：

　　本工程分为一个35kV变电站、10kV开闭所和2个10kV变电站，需要对每面高压柜配置AM5/AM5SE系列微机保护装置、ASD320-P6智能操控无线测温一体化装置、AMC96多功能仪表，此外，每个主变柜还需配置一只UP858-19AN档位变送器和一只ARTM-8温度巡检仪，档位变送器用于对主变压器的档位进行调节，温度巡检仪用于对主变压器温度的测量，以35kV变电站和10kV开闭所为例，上图方案如下：

　　为实时监视整个配电室的运行以及数据采集，该项目配置一套Acrel-1000变电站综合自动化系统，主要实现宁夏天泽35kV各个变电所的用电监控与管理。监控范围主要为变电所的微机保护装置。本系统由用户管理层、网络通信层、现场设备层三部分组成，现场设置的装置采用屏蔽双绞线连接至各变电所通信管理机，各变电所通信管理机将数据分类处理后，通过网线连接至交换机，上传至监控系统主机，实现电力监控功能。整个系统的架构如下：

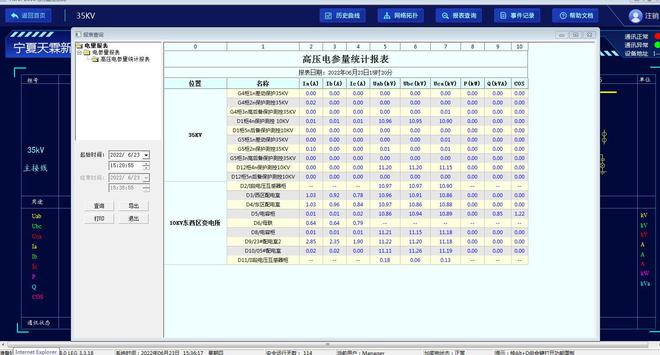

　　2）电参量查询：在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、总有功功率、总无功功率、总功率因数、正向有功电能等。3）运行报表： 查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等，报表格式有日报表、月报表、年报表等。

　　4）实时告警：能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。5）历史事件查询：能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警信息进行历史追溯，查询统计、事故分析。6）故障录波：能够在系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化情况，通过对这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平有着重要作用。

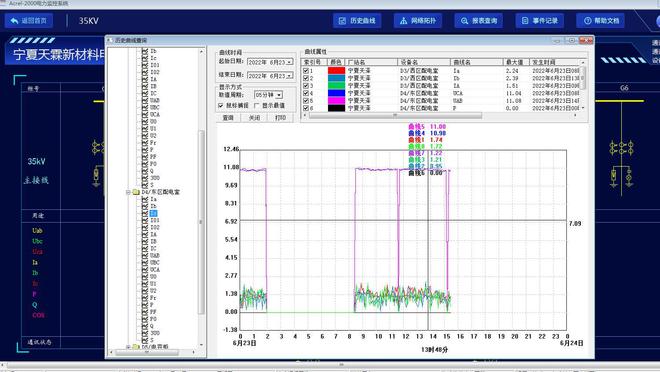

　　8）曲线查询：能够查询实时曲线和历史曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数等所有遥测量。

　　图11 历史曲线）用户权限管理：设置了用户权限管理功能，通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。系统可以定义不同操作权限的权限组（如管理员组、工程师组、操作员组等），在每个权限组里分配不同用户，为系统运行、维护、管理提供可靠的安全保障。

　　12）通信管理：可以对整个配电系统范围内的设备通信情况进行管理、控制、数据的实时监测。5 现场安装图片

　　本项目35kV主变保护采用组屏方式安装，35kV进线kV设备就地安装在各个高压开关柜上，电力监控系统主机放置于高压配电房值班室内中，现场安装图片如下。

　　微机保护装置在电力系统中具有举足轻重的地位，它能够反应设备的故障和不正常工作状态并自动迅速地、有选择性地动作于断路器将故障设备从系统中切除，保证无故障设备继续正常运行，将事故限制在小范围，提高系统运行的可靠性，保证向用户安全、连续供电。Acrel-1000变电站综合自动化系统，可以通过通信管理机及网络交换机实时采集微机保护装置、智能操控装置、多功能仪表等二次设备数据，实现整个厂区供配电系统的全面电力监控与自动化管理，能大大提高变电站运行的可靠性、安全性、提高供电质量，实现无人或少人值班。

　　[2] 安科瑞35KV以及下变电所智能配电系统设计与产品二次原理图集.2020.10月版[3] 安科瑞用户变电站综合自动化与运维解决方案.2021.9月版
