米乐M6 M6米乐DIP检测自动化合易科技在线AOI检测机全面提升DIP焊点效率

  随着工业制造逐渐走向高精密化、人工成本日益增加等因素,迈向自动化是工业各领域发展的必然之路。只有提高产线自动化水平,跟随甚至领先于行业的自动化趋势,才能在现在以及未来的市场中占据一片天地。

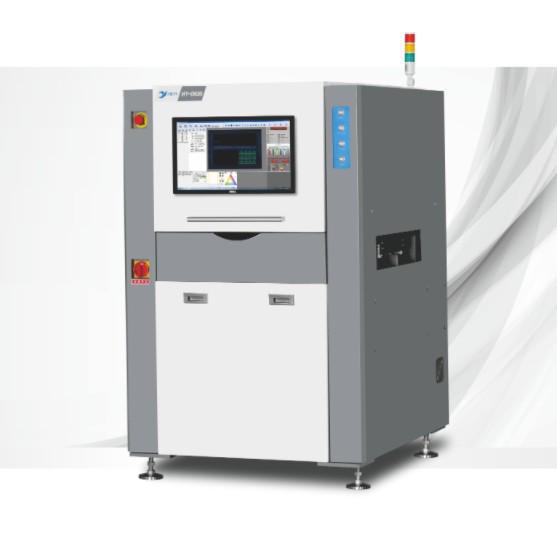

  在DIP炉后检测工艺领域,人工检测因为成本高、速度慢、误报率高米乐M6 M6米乐等缺点,再难担任如今这个电子产品微型化、高密度、细间距时代的检测方式。为了提高行业自动水平,降低不良率、减少检测成本,专注电子装配自动化设备的合易科技推出全自动DIP在线检测AOI设备。

米乐M6 M6米乐DIP检测自动化合易科技在线AOI检测机全面提升DIP焊点效率(图1)

  合易科技DIP在线检测AOI的影像系统有下照式AOI、上照式AOI和上下照AOI三种配置可以选择。下照式AOI与上照式AOI是通过自下而上或自上而下的取像检测PCBA板的焊点,而上下照式AOI是通过上下双面取像检测,记录PCBA板不良焊点。具有高检测速度、高检测精度、低误报率、全自动检测等巨大优势!

米乐M6 M6米乐DIP检测自动化合易科技在线AOI检测机全面提升DIP焊点效率(图2)

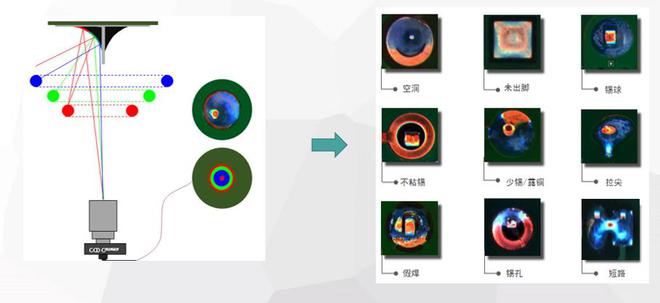

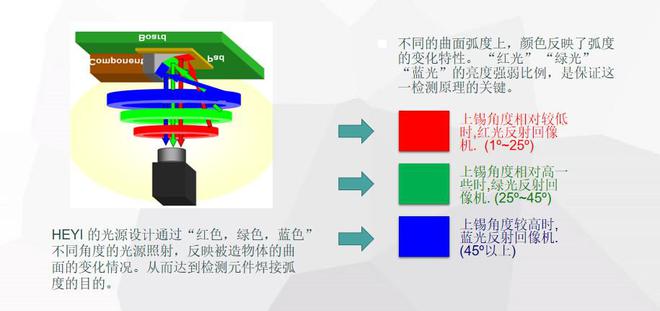

  合易科技DIP在线AOI检测机光源设计通过四色的RGB+W同轴光源照射,反映出被照物体的曲面变化情况,从而达到检测元件焊接弧度的目的,利用彩色三角模型衍生专业DIP算法、轮廓运算、灰阶运算、图像对比等方式检测,精准检测如空洞、未出脚、锡球、不粘锡、少锡露铜、拉尖、假焊、锡孔等不良焊点,不良检出率达99.99%以上!

米乐M6 M6米乐DIP检测自动化合易科技在线AOI检测机全面提升DIP焊点效率(图3)

  同时,为更贴合行业内实际生产情况的提高产线自动化水平。合易科技DIP在线AOI检测机可选择与合易科技其他设备组成DIP后端半自动化或全自动化的方案。

米乐M6 M6米乐DIP检测自动化合易科技在线AOI检测机全面提升DIP焊点效率(图4)

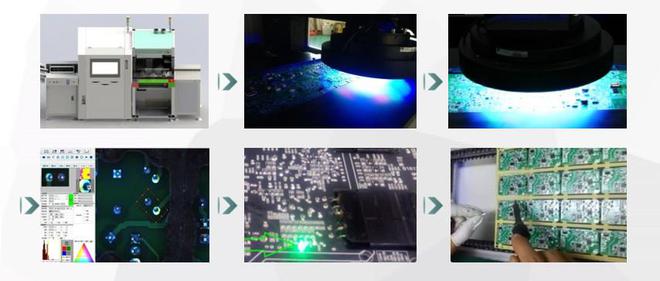

  半自动化方案是由DIP在线AOI检测机与在线智能激光导焊机组成。当PCB板进入AOI检测后由在线AOI检测机检测出板上不良焊点的位置和类型,后进入到维修台,维修台自动读取AOI不良点坐标等信息,并自动使用激光笔指示不良焊点后进行人工修复。

米乐M6 M6米乐DIP检测自动化合易科技在线AOI检测机全面提升DIP焊点效率(图5)

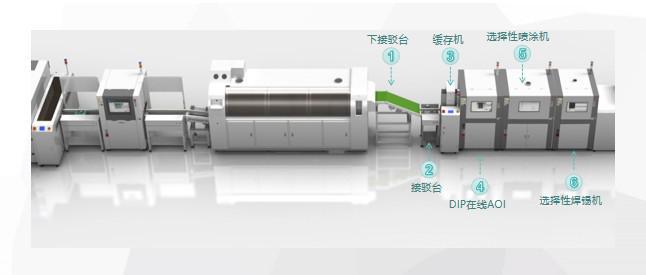

  合易科技DIP后端全自动化方案主要设备为:DIP在线AOI检测机、在线选择性喷涂机、在线选择性焊锡机。在运行时,PCB通过下接驳进入DIP在线AOI进行检验,并将不良焊点的坐标输送至下位机、选择性喷涂机针对PCB板的不良焊点进行选择性的喷涂助焊剂、选择性焊锡机针对PCB板的不良焊点米乐M6 M6米乐进行选择性焊接修复。此方案可实现DIP炉后检测修补工序全自动化,无需人工参与自动检测和修补不良焊点,修补焊点品质完美,可以大幅提高检修效率!同时合易科技DIP后端全自动化方案有着极高的检出率和修补率,检出率为99.99%以上、修补率为99%以上!

  <i米乐M6 M6米乐mg src=https://nimg.ws.126.net/?url=http%3A%2F%2Fdingyue.ws.126.net%2F2022%2F1122%2Fb8e206f2j00rlraas000oc000ee009em.jpg&thumbnail=660x2147483647&quality=80&type=jpg />

  行业的发展需要技术的不断革新,合易科技作为一家专业从事电子装配自动化设备研发、生产、销售的高科技民营企业。自2009年成立以来,一直源源不断的为行业提供更高技术的水平的生产设备。并且以雄厚的技术实力为核心,用先进的DIP焊点炉后智能检测修补设备全面提升行业自动化水平!
